產品的外觀檢測
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量250件左右(取決于產品送料速度)。
二、設備組成及主要機構
設備型號：云盤高速檢測機2口下料 （方形） 外形尺寸950*850*1850mm
組成部件清單：
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 2套： 1個頂部背光，一個側面背光
5:工業鏡頭:2套：2套遠心鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。

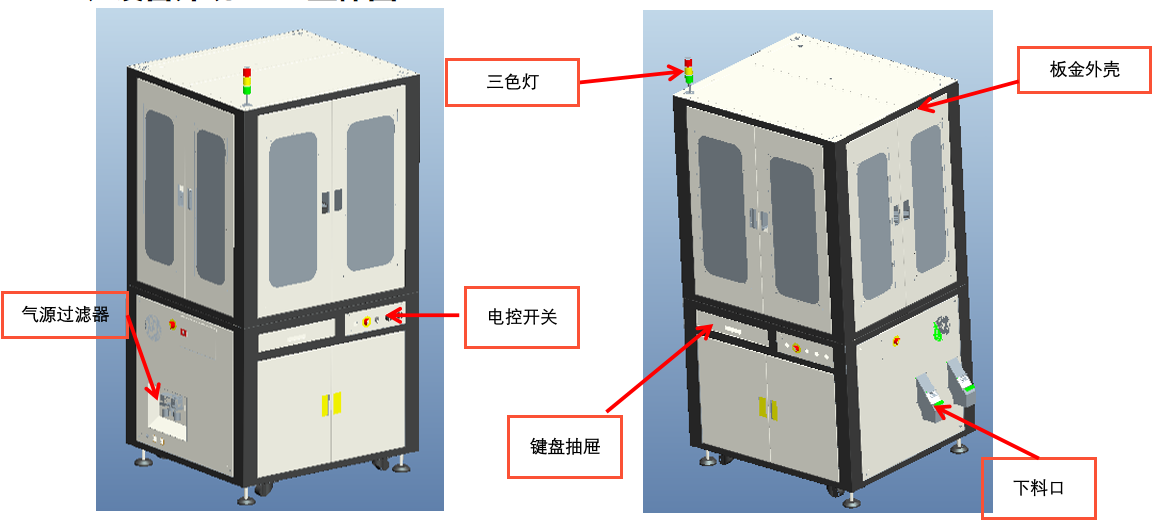

二、設備外觀－3D立體圖

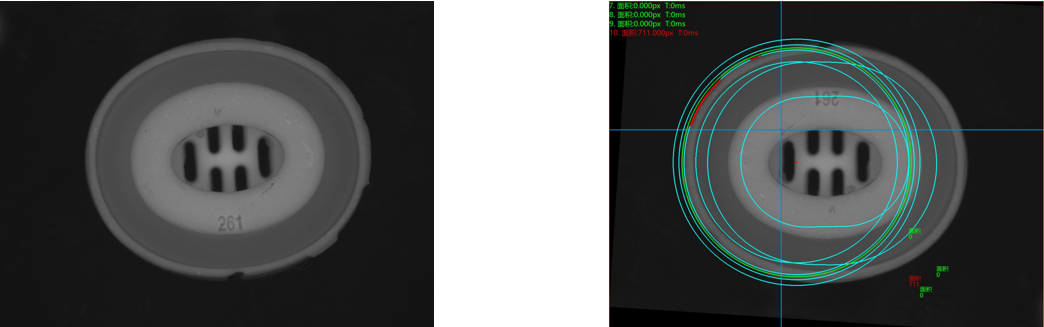

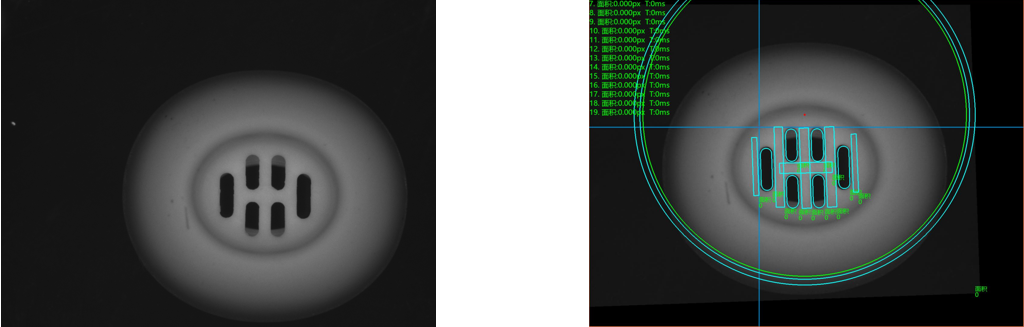

相機1、底部正光檢測良品分析圖：OK

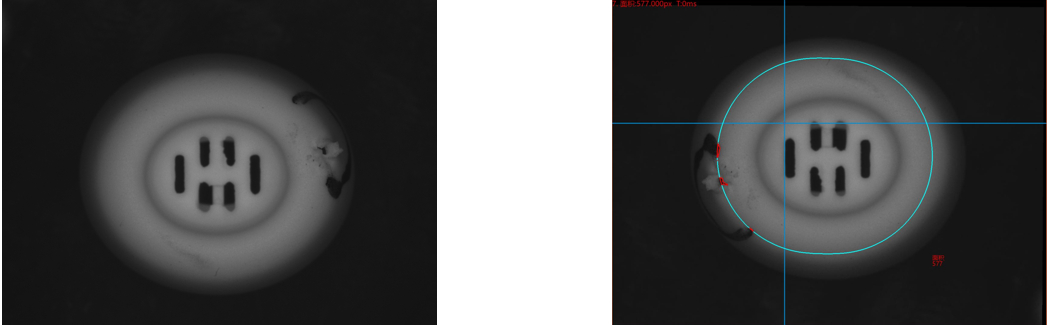

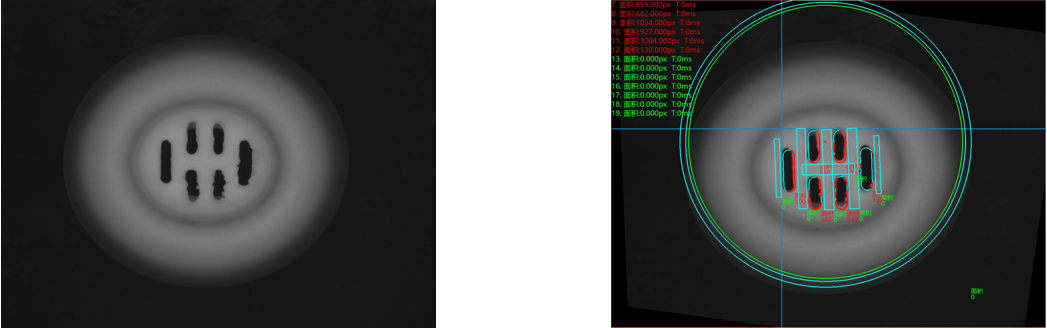

相機1、底部正光檢測不良品分析圖：NG 不良特征：孔位斷裂

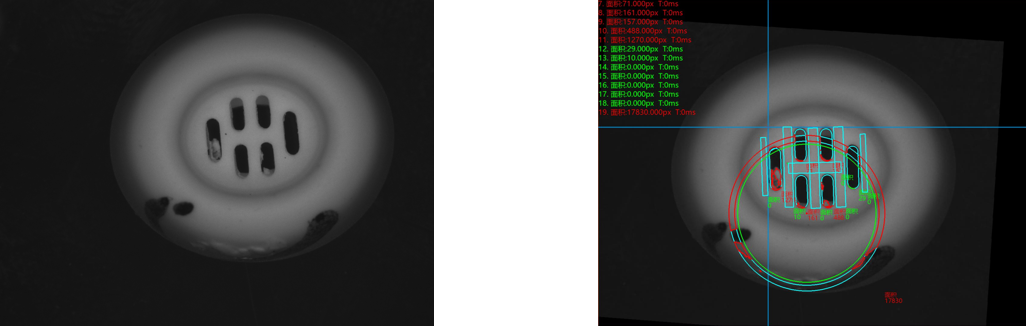

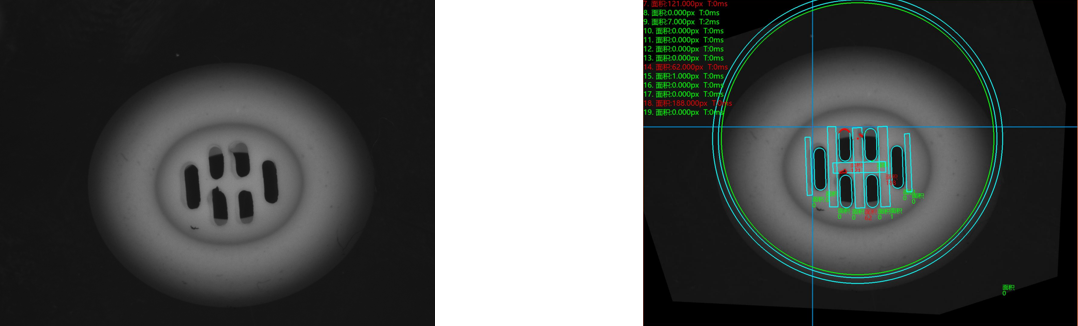

相機1、底部正光檢測不良品分析圖：NG 不良特征：孔位毛邊

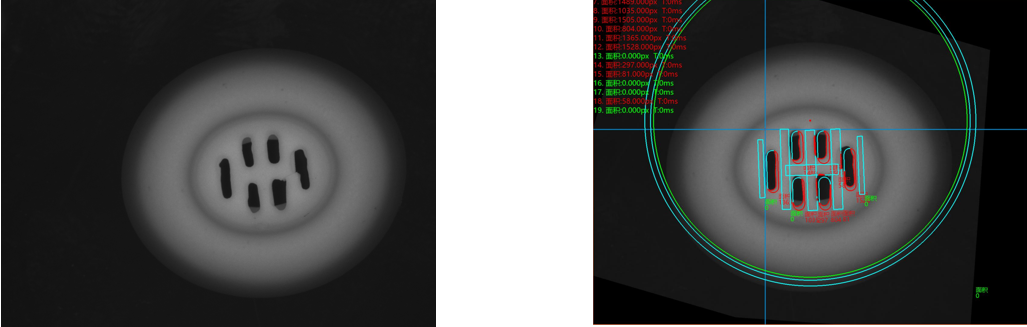

相機1、底部正光檢測不良品分析圖：NG 不良特征：孔位毛邊
三、樣件測試圖片:
相機1、底部正光檢測不良品分析圖：NG 不良特征：孔位缺口
相機1、底部正光檢測不良品分析圖：NG 不良特征：氣邊不熟

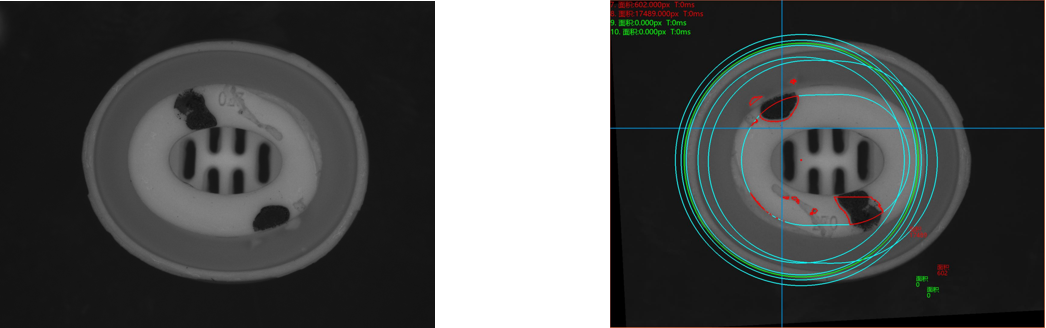

相機1、底部正光檢測不良品分析圖：NG 不良特征：粘料

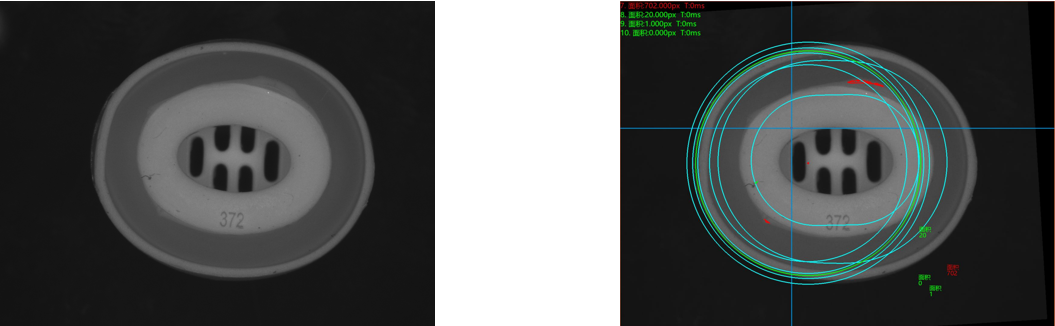

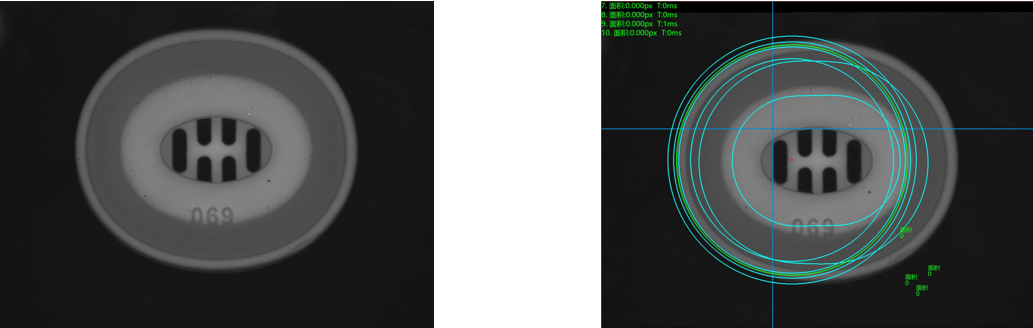

相機2、頂部正光檢測良品分析圖：OK

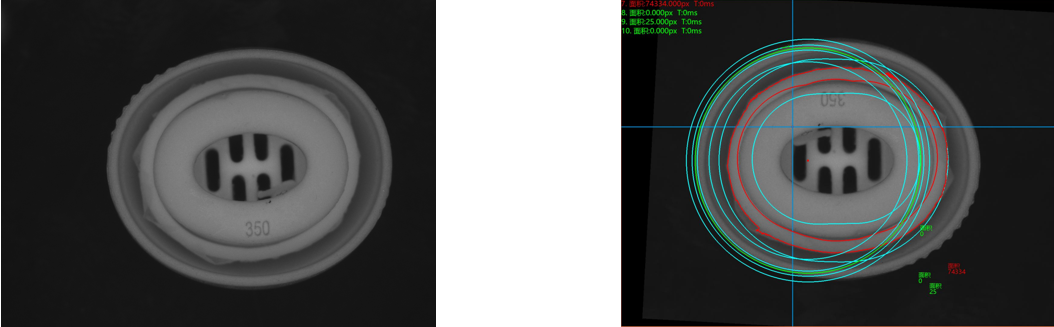

相機2、頂部正光檢測不良品分析圖：NG 不良特征：漏加工
相機2、頂部正光檢測不良品分析圖：NG 不良特征：外圍毛邊
相機2、頂部正光檢測不良品分析圖：NG 不良特征：柱子毛邊
相機2、頂部正光檢測不良品分析圖：NG 不良特征：柱子缺口

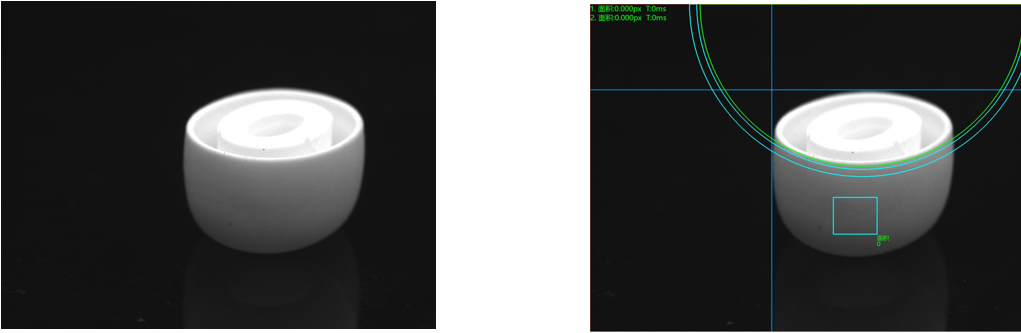

相機3.4.5.6、四面正光檢測良品分析圖：OK 中滑套

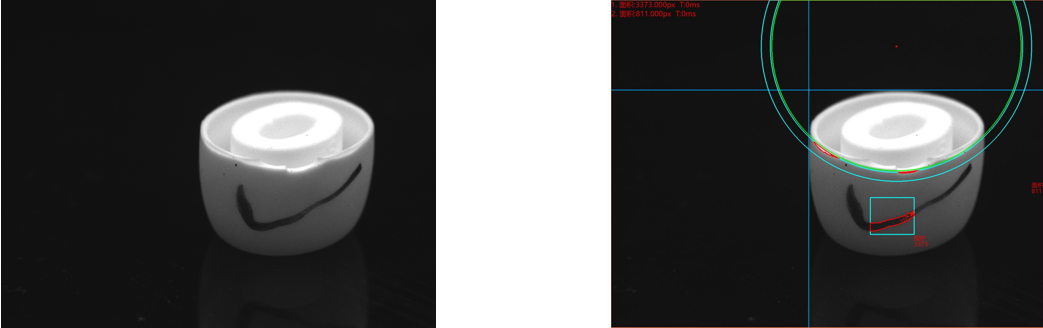

相機3.4.5.6、四面正光檢測不良品分析圖：NG 不良特征：外圍缺口
相機3.4.5.6、四面正光檢測不良品分析圖：NG 不良特征：雜質
視覺檢測設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
