一、檢測內容及要求
檢測內容：
產品的外觀檢測
設備外觀－3D立體圖-局部圖
設備檢測流程
三、樣件測試圖片:
頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良特征：反面
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 |
| 1 | 區分正反面 | 正光檢測 | 可檢 |
注明：深圳思普泰克自動化檢測設備廠家研發的檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于160件(取決于產品送料速度)。

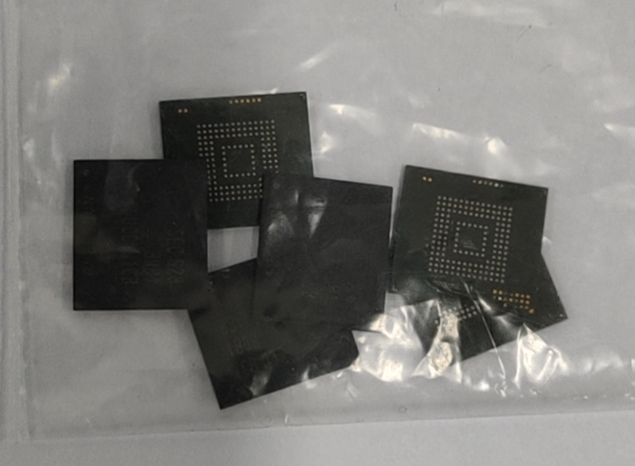

樣品圖：
二、設備組成及主要機構
設備型號：SP-T200
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 1套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 1套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 |
| 7 | 光源 | 定制光學自適應光源 | 1套 |
| 8 | 檢測平臺 | SIPOTEK定制框架 | 1套 |

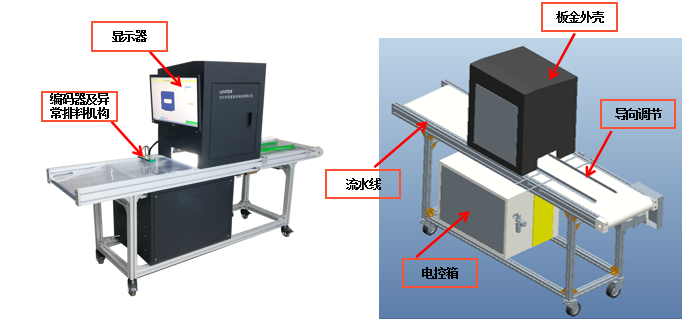

設備外觀3D立體圖

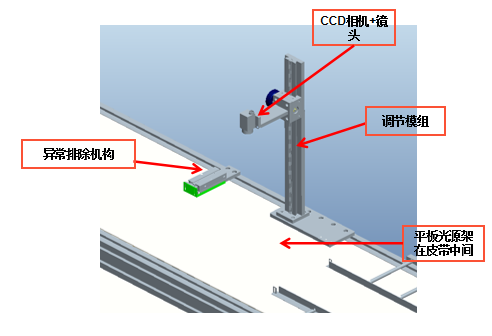

設備外觀－3D立體圖-局部圖

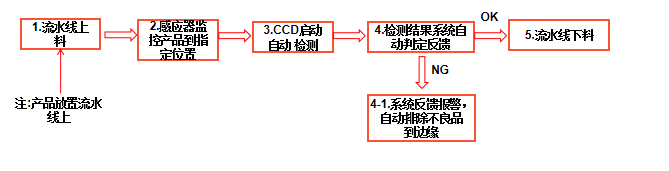

設備檢測流程
三、樣件測試圖片:

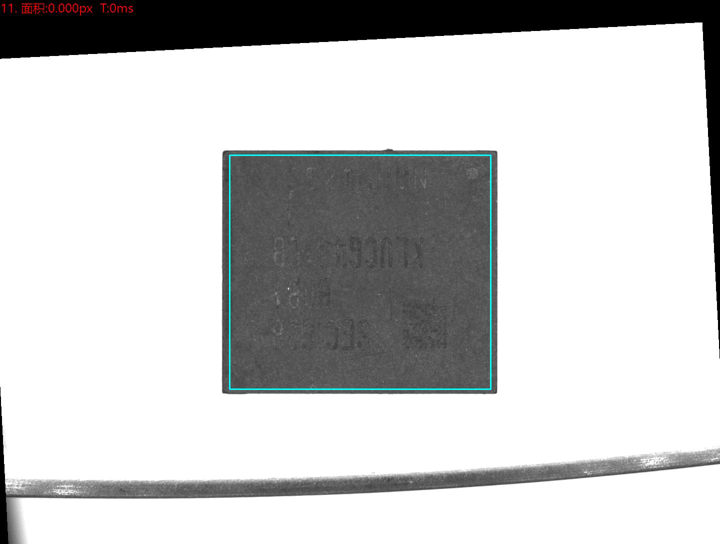

頂部正光檢測良品分析圖：OK

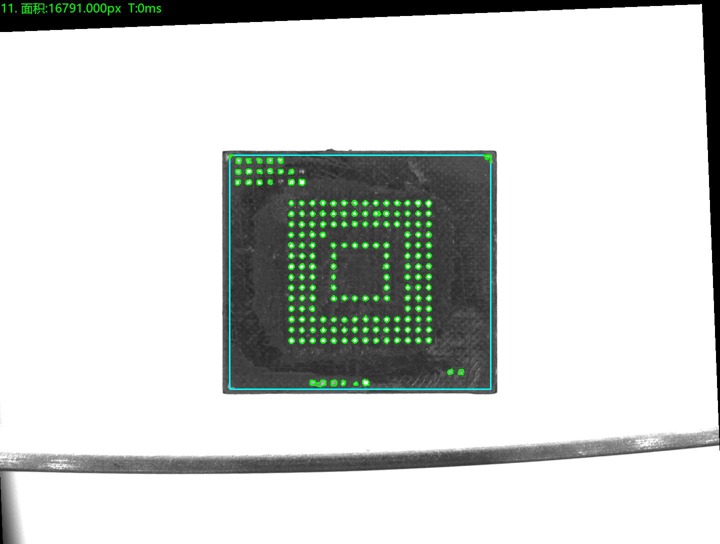

頂部正光檢測不良品分析圖：NG 不良特征：反面
