一、檢測內容及要求
檢測內容：
最大尺寸長20mm*高3mm的產品的外觀檢測
注明：思普泰克機械零件檢測自動化設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。
底部正光檢測不良品分析圖：NG 不良特征： 表面劃傷 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征： 表面劃傷 分析結果：可檢
頂部正光檢測不良品分析圖：NG 不良特征： 壓傷 分析結果：可檢
側面正光檢測不良品分析圖：NG 不良特征： 壓傷 分析結果：可檢
深圳思普泰克免費為生產制造業提供機器視覺自動化檢測產品外觀方案，公司生產的機械零件檢測自動化設備廣泛應用于精密五金、塑膠件、五金件、電子元件等產品外觀檢測。歡迎前來咨詢電話:134-2097-1778
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 表面劃傷 | 正光檢測 | 可檢 |
|
| 2 | 底部壓傷 | 正光檢測 | 可檢 |
|
| 4 | 側面壓傷 | 正光檢測 | 可檢 |
環形一圈都壓傷 壓傷在邊緣位置不可檢 |
| 5 |
|
|
|
|
| 6 | 側面齒變形 |
|
不可檢 | 特征處于環形的任意位置 |
注明：思普泰克機械零件檢測自動化設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。

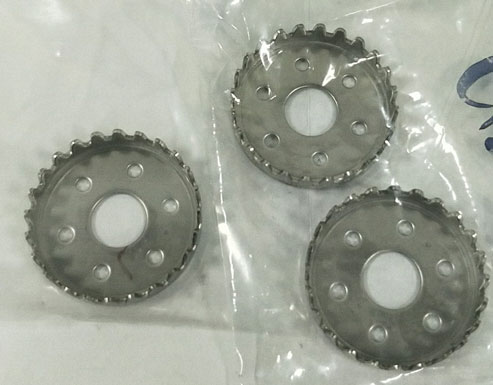

樣品圖：
二、機械零件檢測自動化設備組成及主要機構

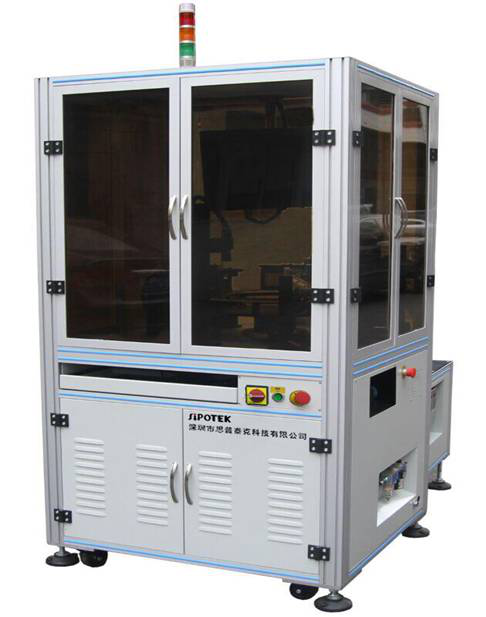

設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 3套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 3套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 3套 |
|
| 7 | 光源 | 定制光學自適應光源 | 3套 |
|
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
|
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
|
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
|
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |
|

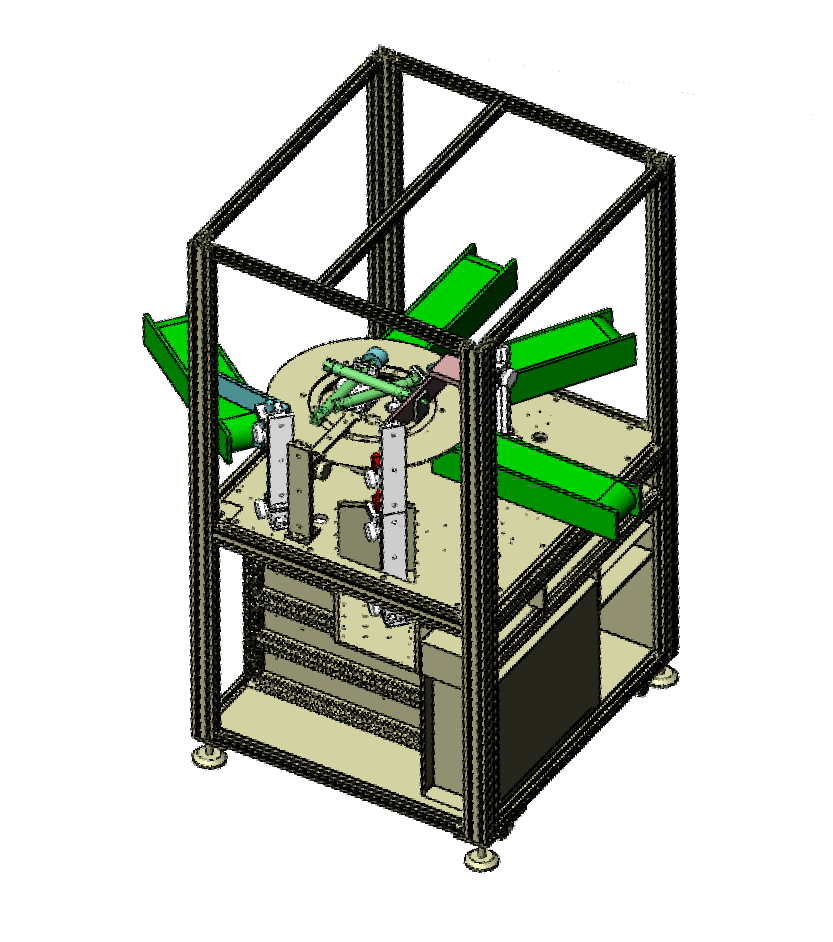

機械零件檢測自動化設備外觀3D立體圖
三、樣件測試圖片:

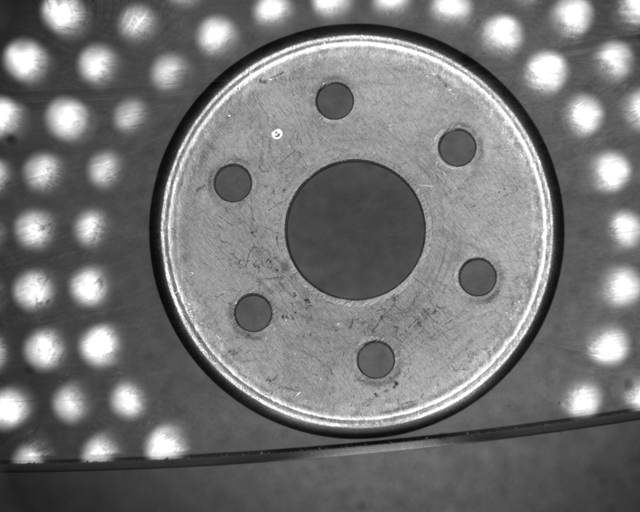

底部正光檢測原圖：

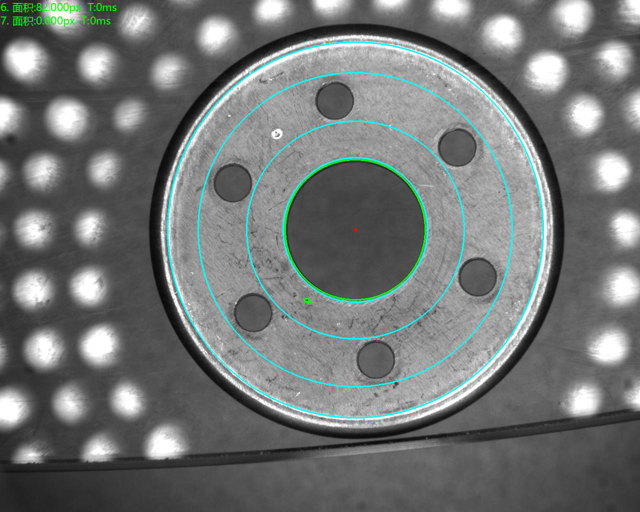

底部正光檢測良品分析圖：OK

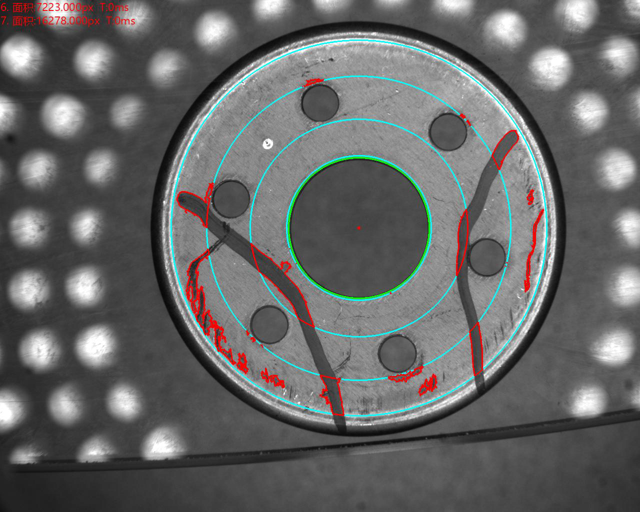

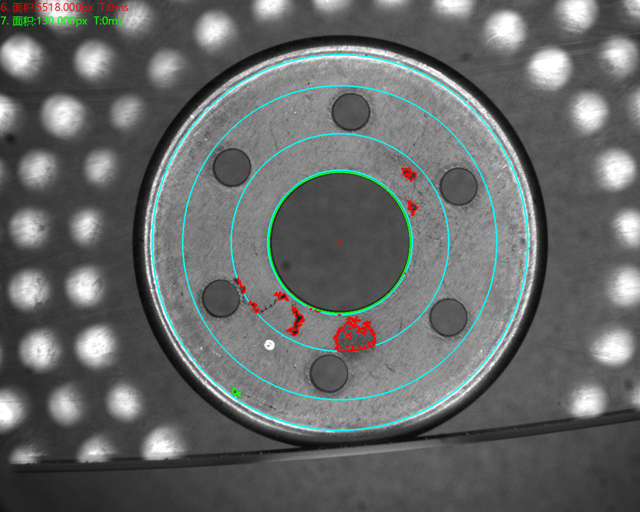

底部正光檢測不良品分析圖：NG 不良特征： 表面劃傷 分析結果：可檢
底部正光檢測不良品分析圖：NG 不良特征： 表面劃傷 分析結果：可檢

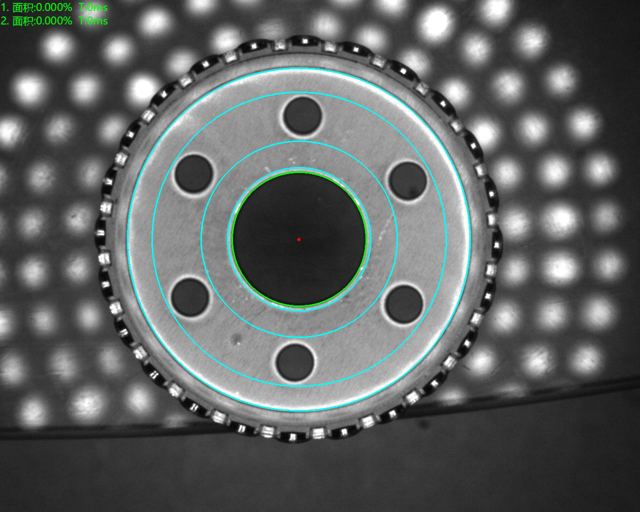

頂部正光檢測良品分析圖：OK

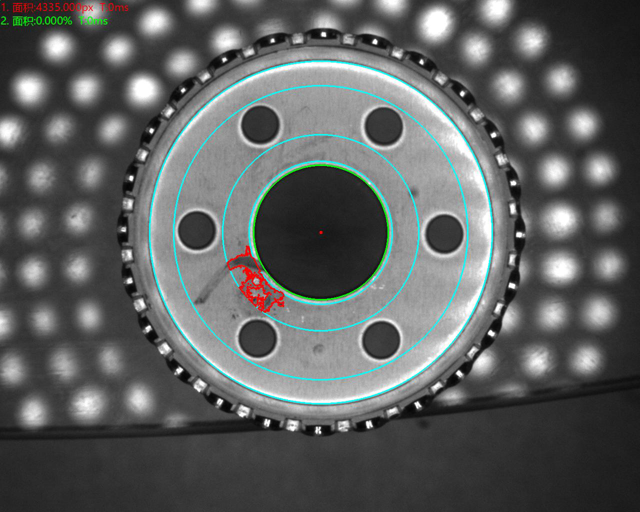

頂部正光檢測不良品分析圖：NG 不良特征： 壓傷 分析結果：可檢
側面正光檢測良品分析圖：OK

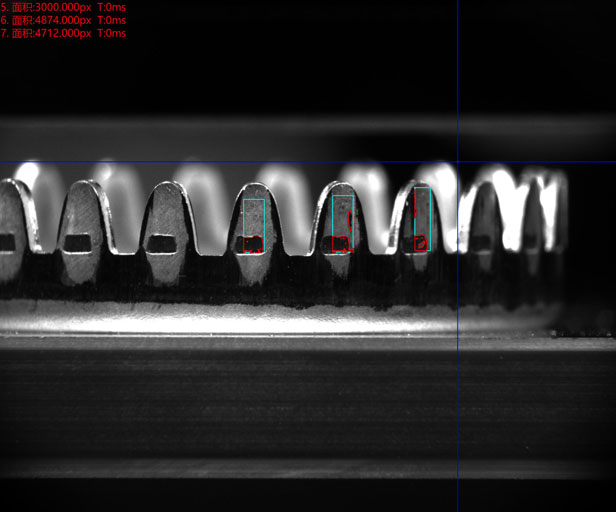

側面正光檢測不良品分析圖：NG 不良特征： 壓傷 分析結果：可檢
