一：檢測內容及要求

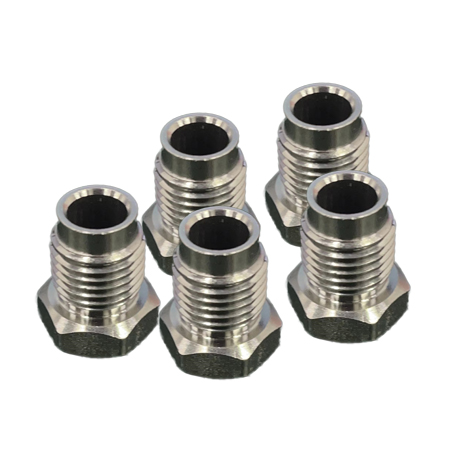

檢測工件面積：
檢測內容：
1:正光檢測檢測凹痕、劃痕
注明:以上檢測項目,均需要在影像下清晰可見才能檢測
檢測效率：每分鐘檢測數量200-400件(根據樣件送料速度)。
分工段進行:按照檢測內容細分檢測步驟.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 4套,分別底面正光兩個、頂部正光兩個。
5:工業鏡頭: 4個FA工業鏡頭
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。

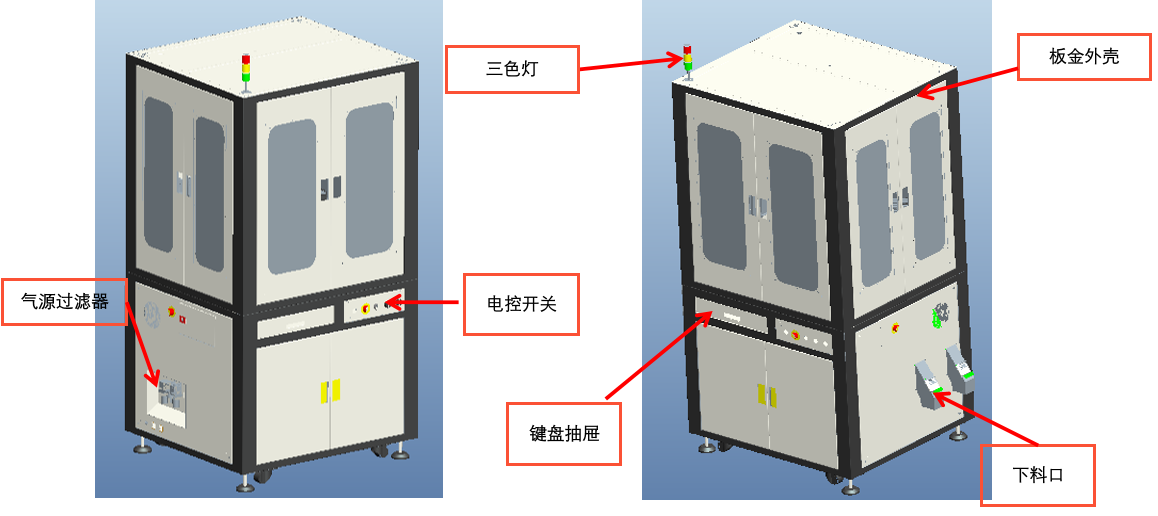

二、設備外觀－3D立體圖

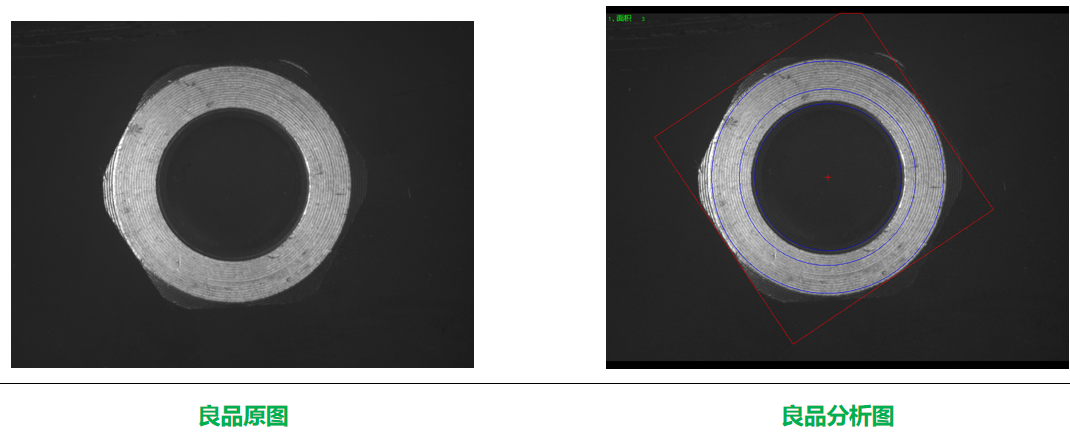

相機1、底部正光檢測良品分析圖：OK

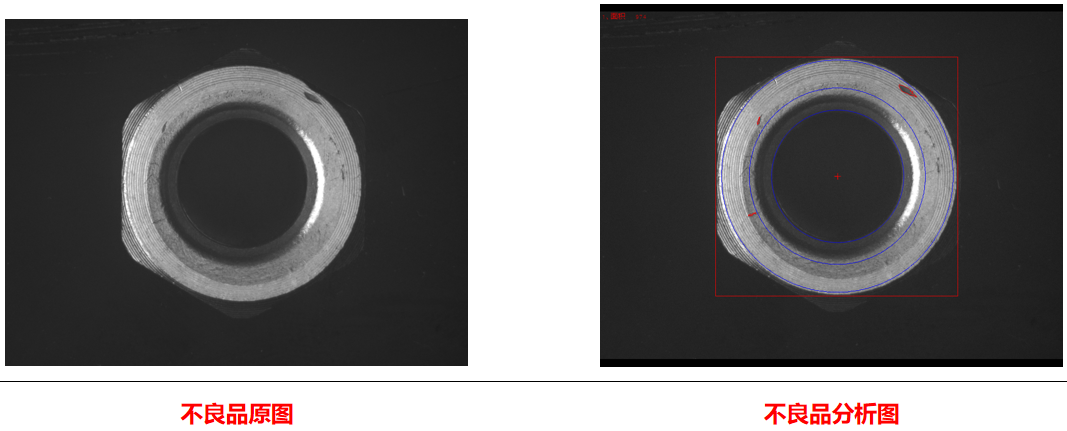

相機1、底部正光檢測不良品分析圖：NG 不良特征：凹痕

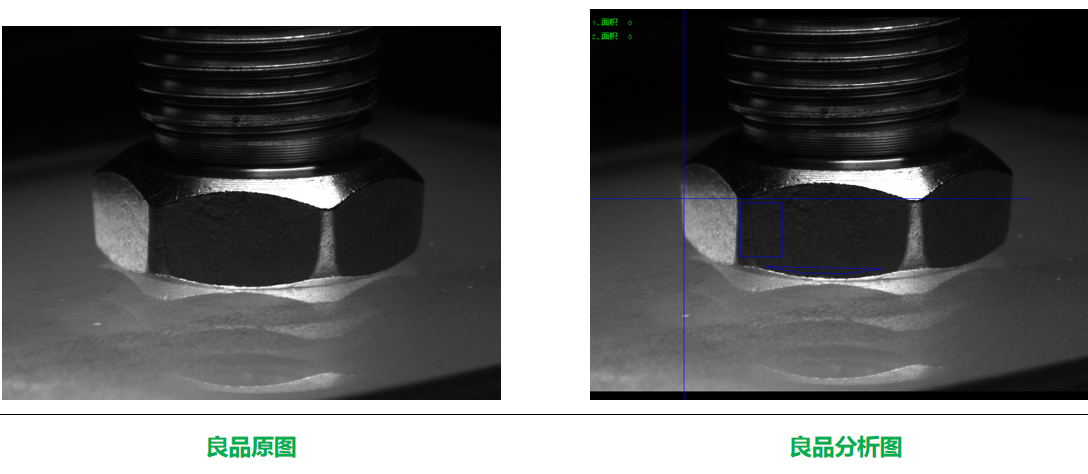

相機2.3.4.5、側面正光檢測良品分析圖：OK

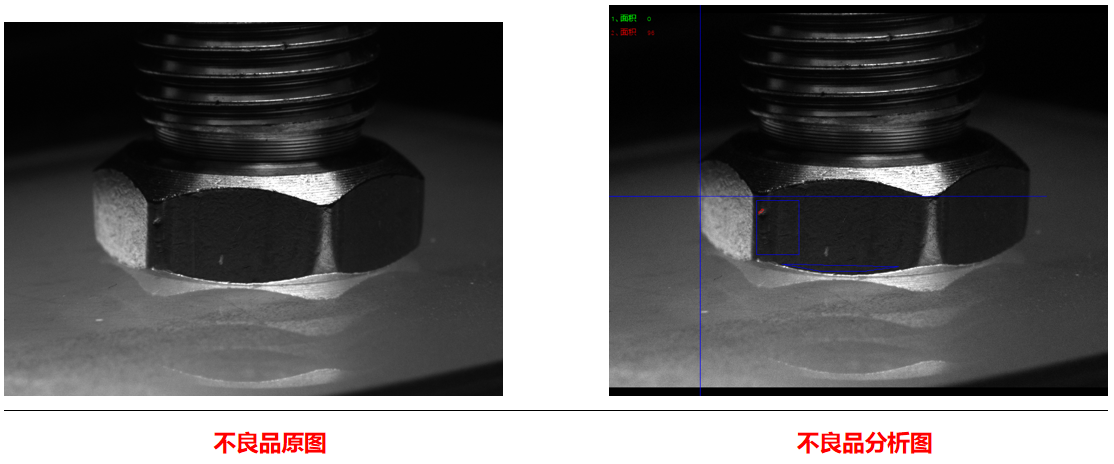

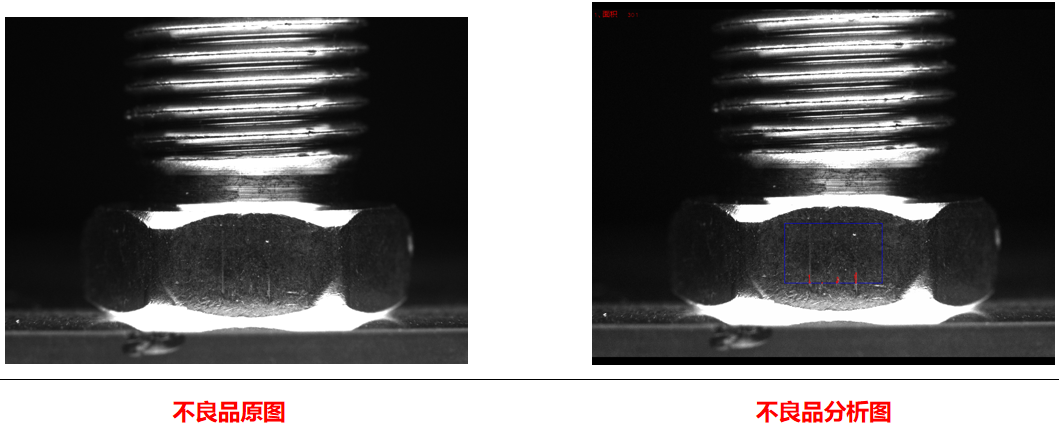

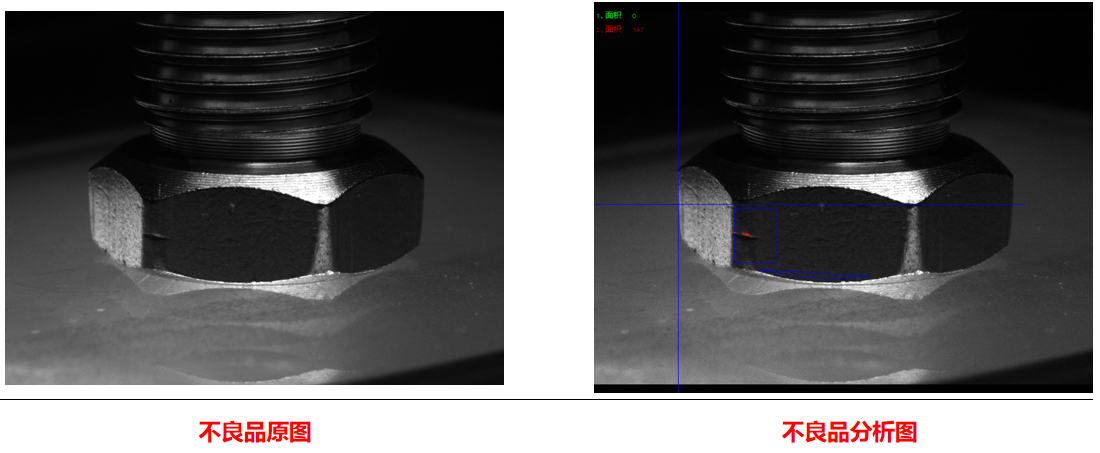

相機2.3.4.5、側面正光檢測不良品分析圖：NG 不良特征：凹痕
相機2.3.4.5、側面正光檢測不良品分析圖：NG 不良特征：凹痕
相機2.3.4.5、側面正光檢測不良品分析圖：NG 不良特征：凹痕

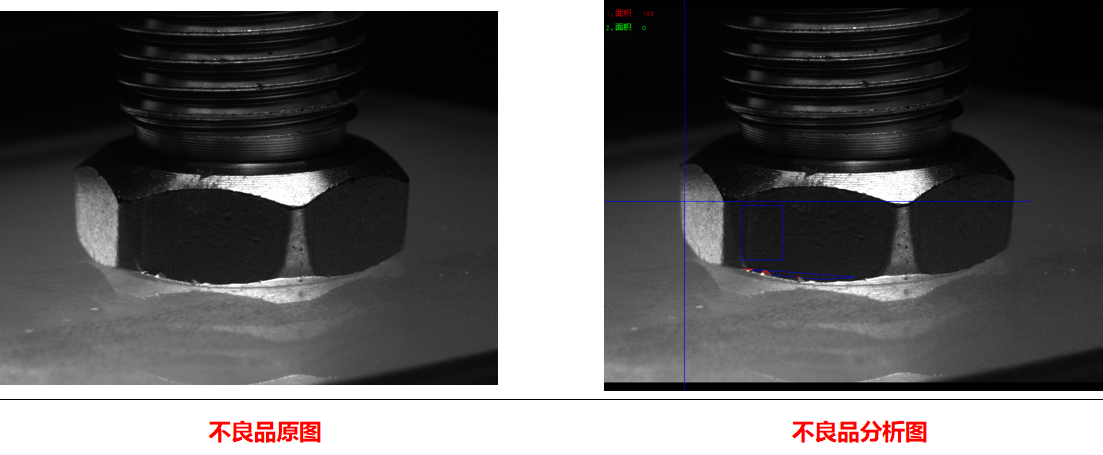

相機2.3.4.5、側面正光檢測不良品分析圖：NG 不良特征：劃痕
視覺檢測設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
