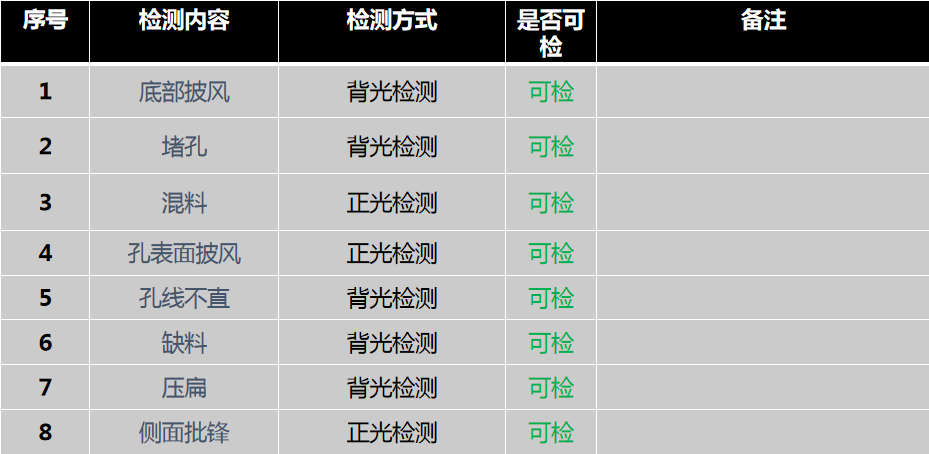

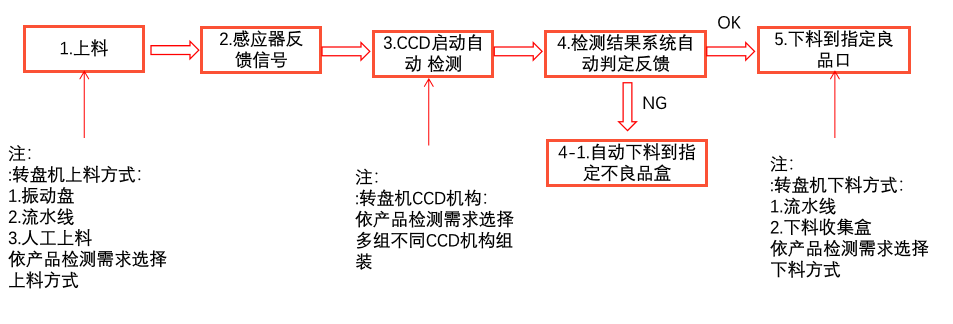

一、檢測內容及要求
檢測效率:每分鐘檢測數量800左右(取決于產品送料速度)。
一、檢測內容及要求

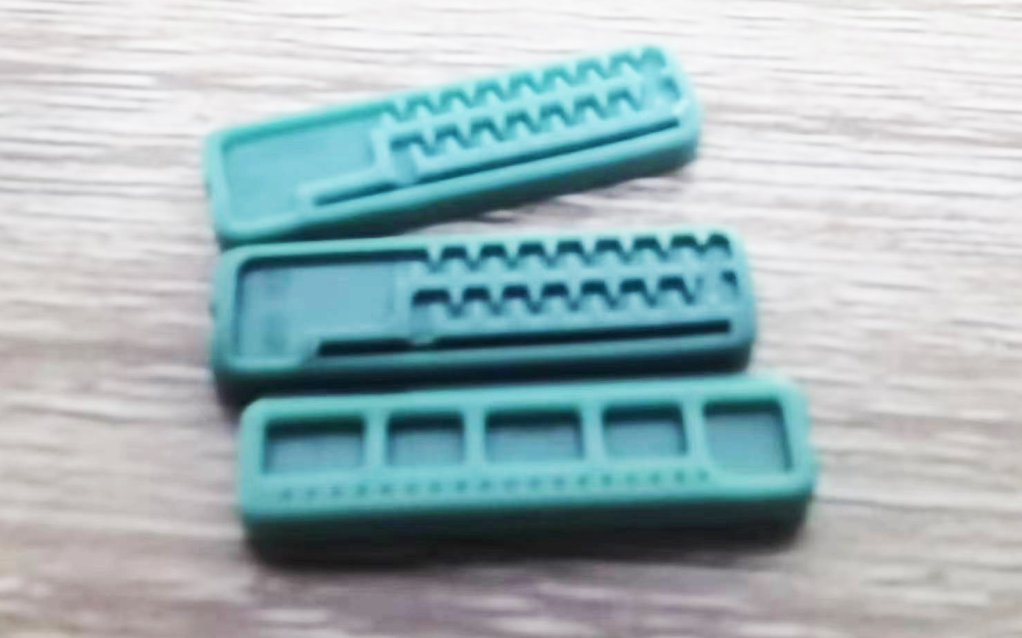

樣品圖:
二: 設備組成及主要機構
整體構成:尺寸: 900*800*1850 mm
型號:SP_302C
1:思普泰克視覺檢測軟件
2:工業電腦
3:顯示器 19寸
4:工業相機: 6套,分別底面正光兩個、側面兩個正光,頂部正光兩個。
5:工業鏡頭: 4個FA工業鏡頭,2個2倍可調遠心鏡頭。
6:專業玻璃盤
7:電磁閥
8:減速機
9:振動柜
10:進料設備(振動盤,直振,控制器)。

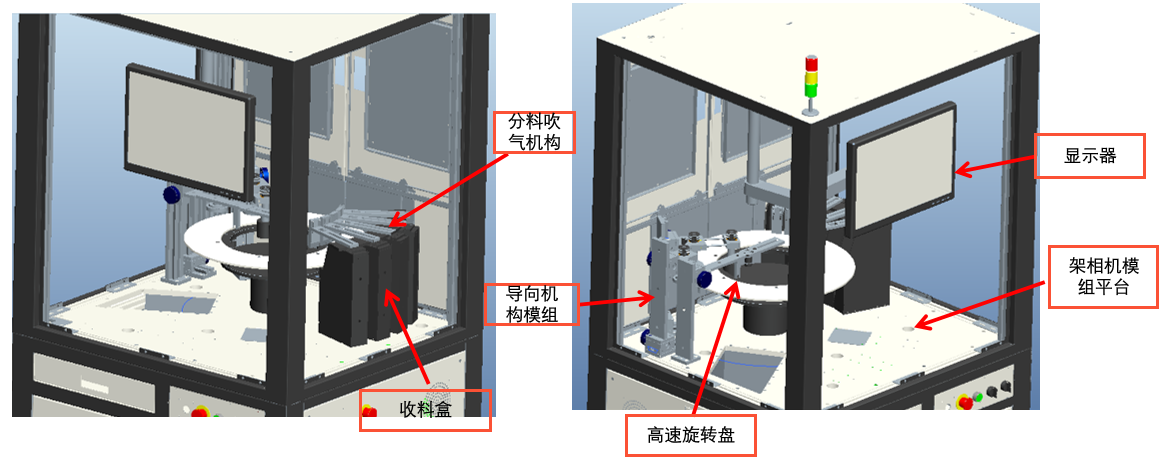

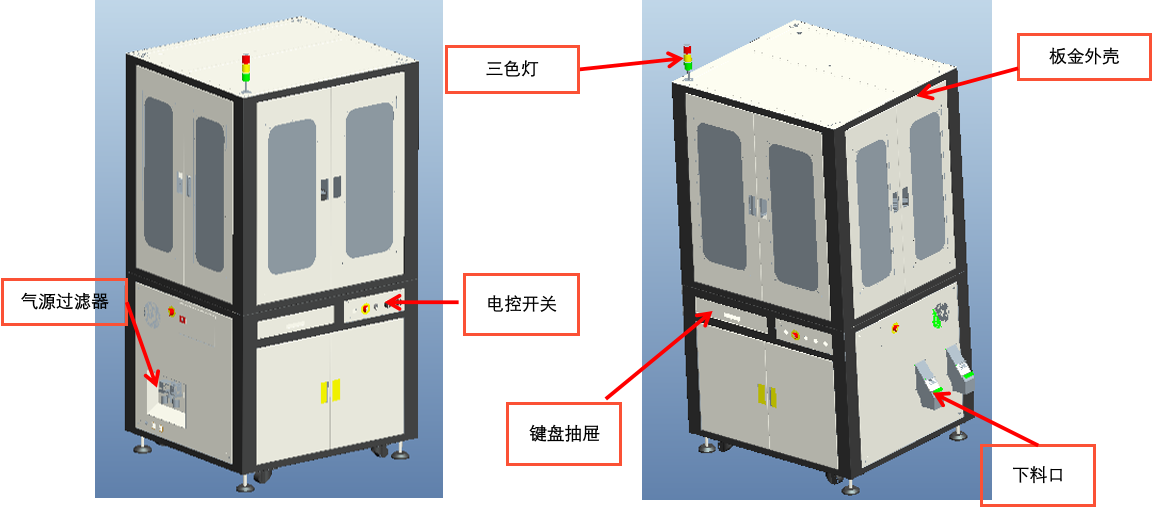

二、設備外觀-3D立體圖

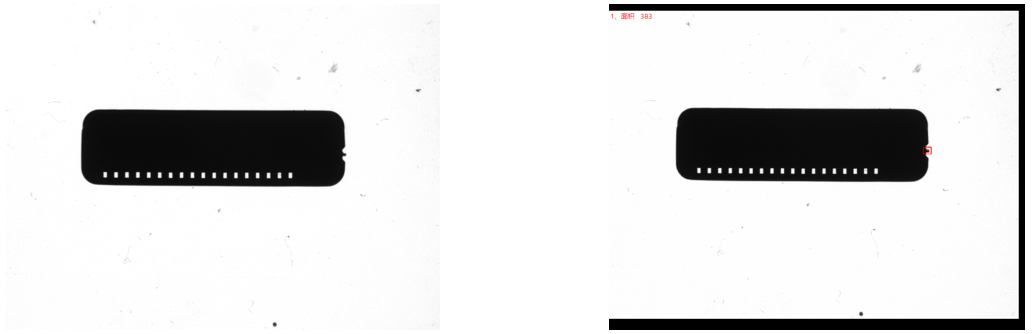

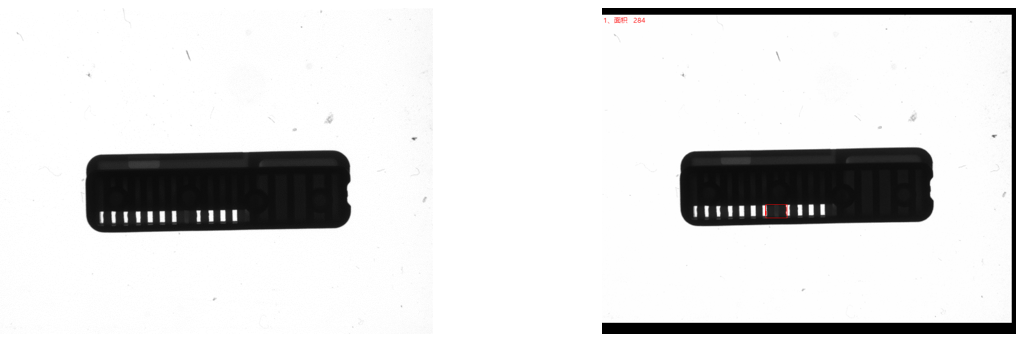

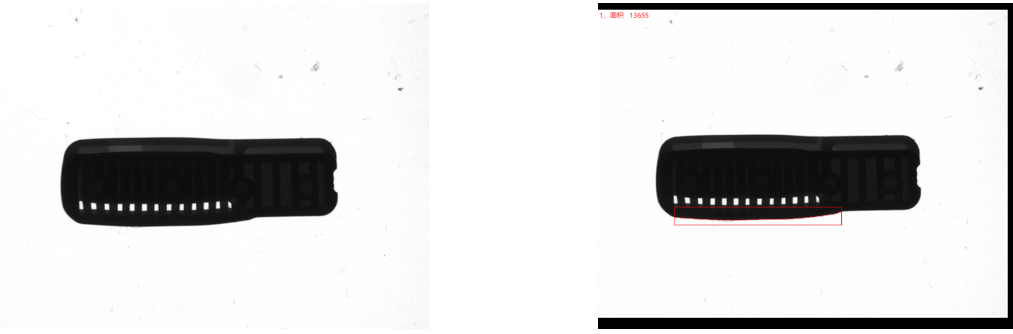

相機1、2頂部背光檢測不良品分析圖:NG 結論:可檢 檢測特征:底部批鋒
相機1、2頂部背光檢測不良品分析圖:NG 結論:可檢 檢測特征:底部批鋒

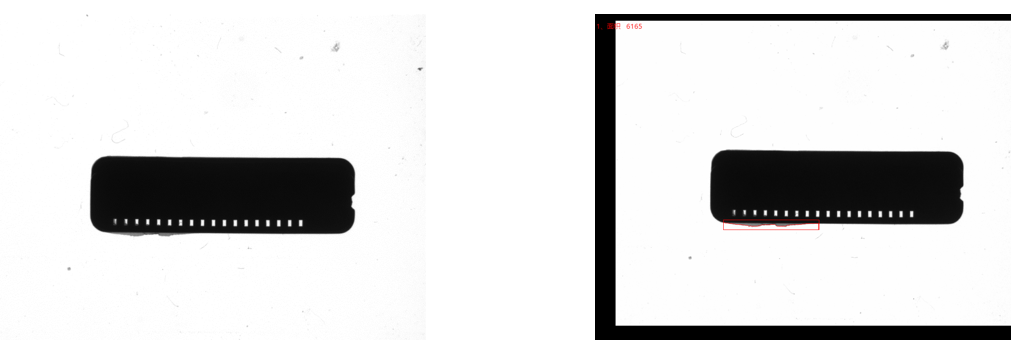

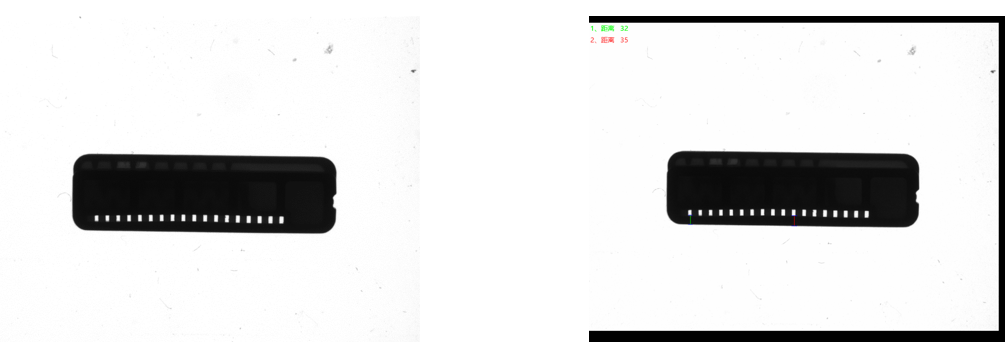

相機1、2頂部背光檢測不良品分析圖:NG 結論:可檢 檢測特征:堵孔
相機1、2頂部背光檢測不良品分析圖:NG 結論:可檢 檢測特征:堵孔

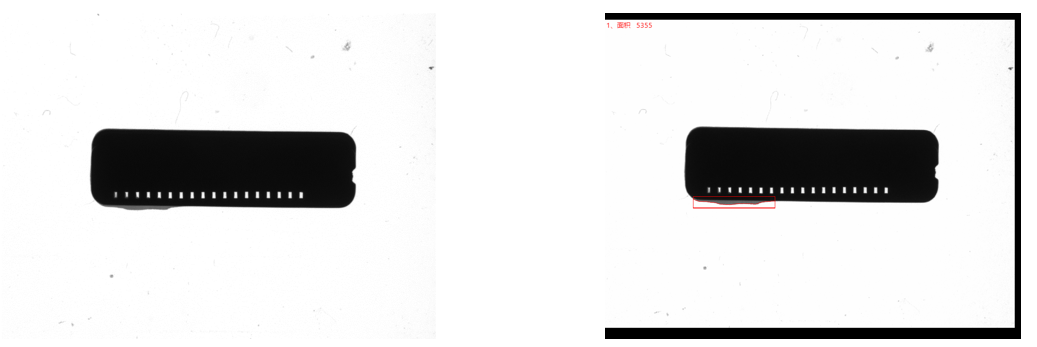

相機1、2頂部背光檢測不良品分析圖:NG 結論:可檢 檢測特征:孔表面批鋒
相機1、2頂部背光檢測不良品分析圖:NG 結論:可檢 檢測特征:孔表面批鋒

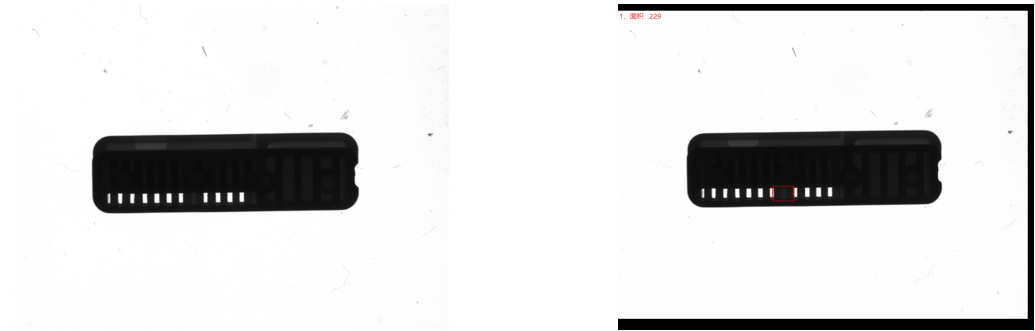

相機1頂部背光檢測不良品分析圖:NG 結論:可檢 檢測特征:孔線不直
相機1頂部背光檢測不良品分析圖:NG 結論:可檢 檢測特征:孔線不直

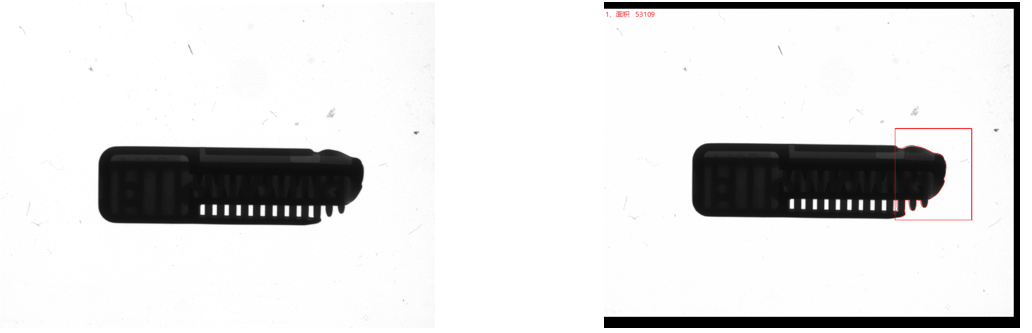

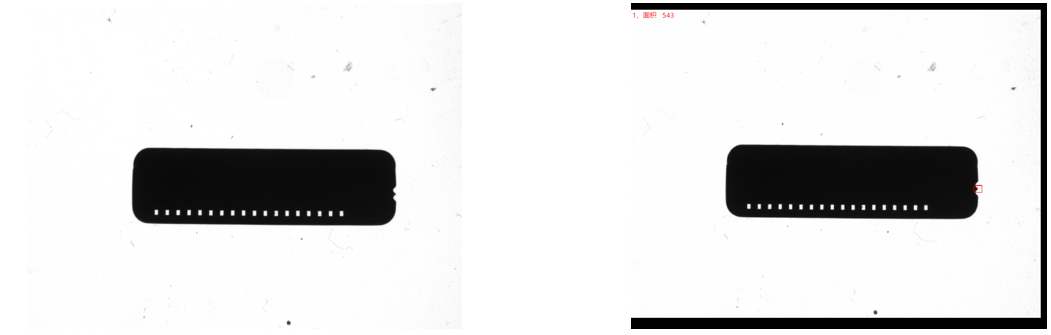

相機1、2頂部背光檢測不良品分析圖:NG 結論:可檢 檢測特征:缺料
相機1、2頂部背光檢測不良品分析圖:NG 結論:可檢 檢測特征:缺料

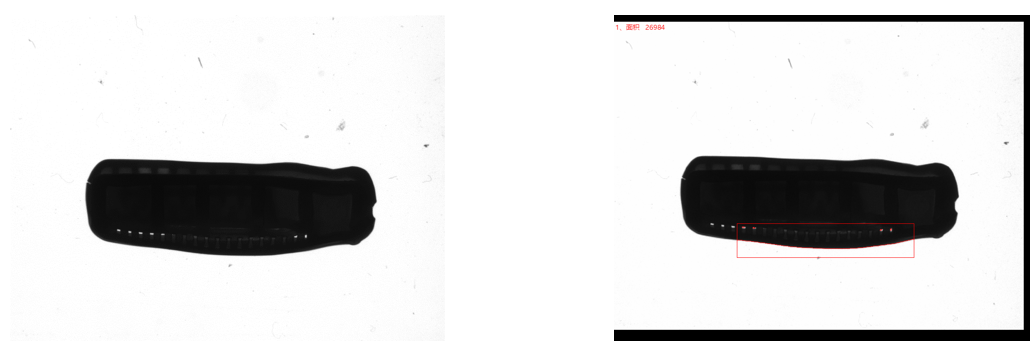

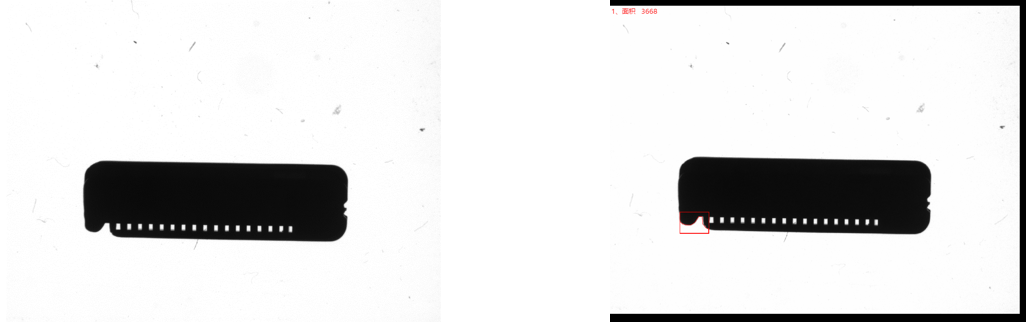

相機1、2頂部背光檢測不良品分析圖:NG 結論:可檢 檢測特征:壓扁
相機1、2頂部背光檢測不良品分析圖:NG 結論:可檢 檢測特征:壓扁

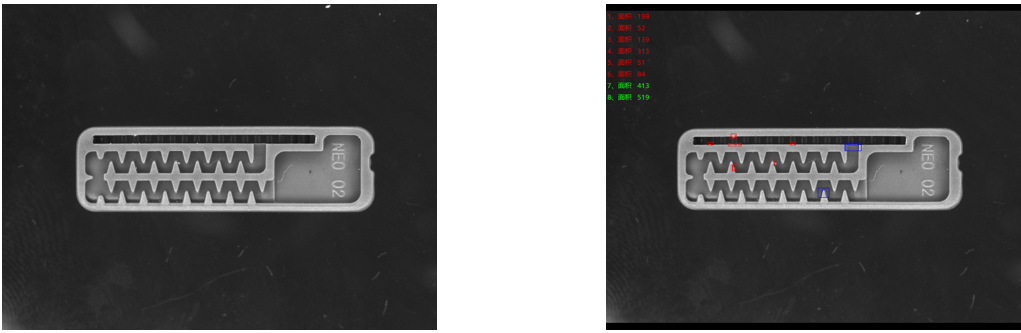

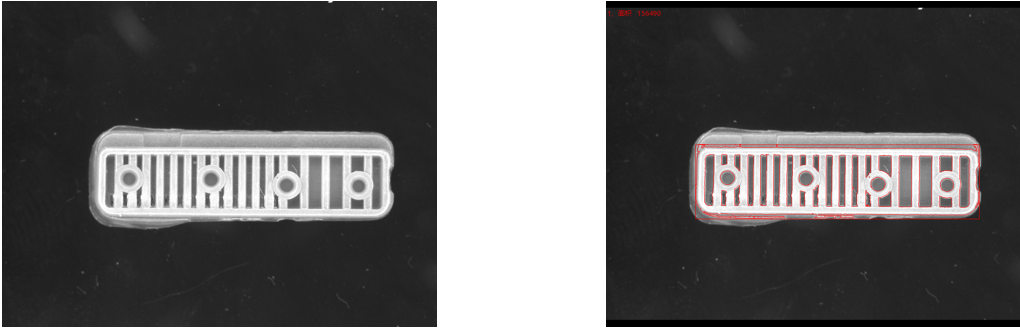

相機3、4頂、底部正光檢測不良品分析圖:NG 結論:可檢 檢測特征:混料
相機3、4頂、底部正光檢測不良品分析圖:NG 結論:可檢 檢測特征:混料

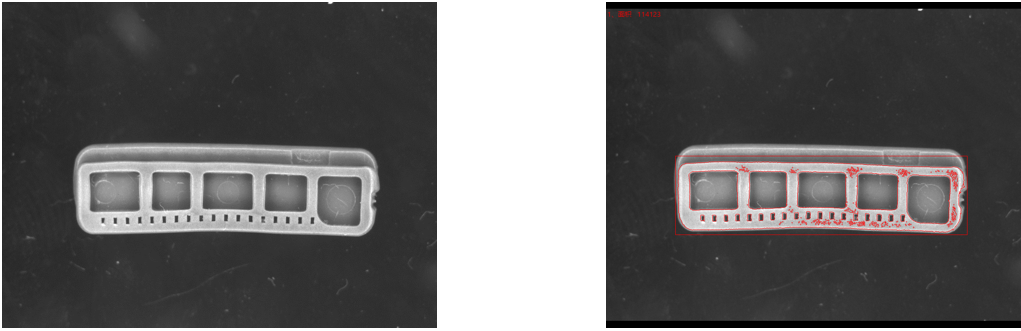

相機3、4頂、底部正光檢測不良品分析圖:NG 結論:可檢 檢測特征:孔表面披風

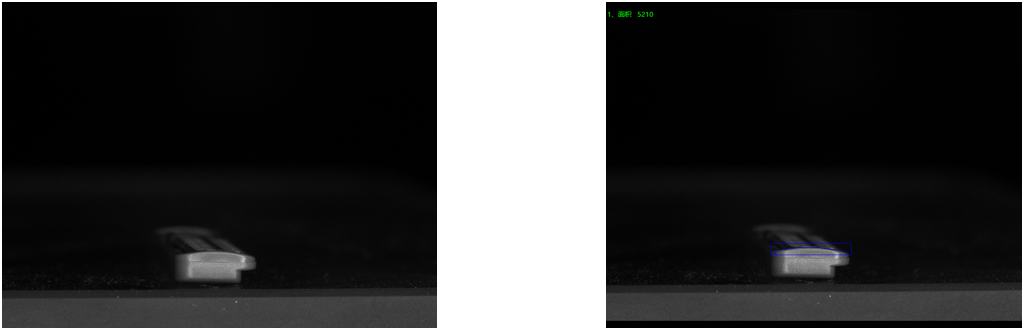

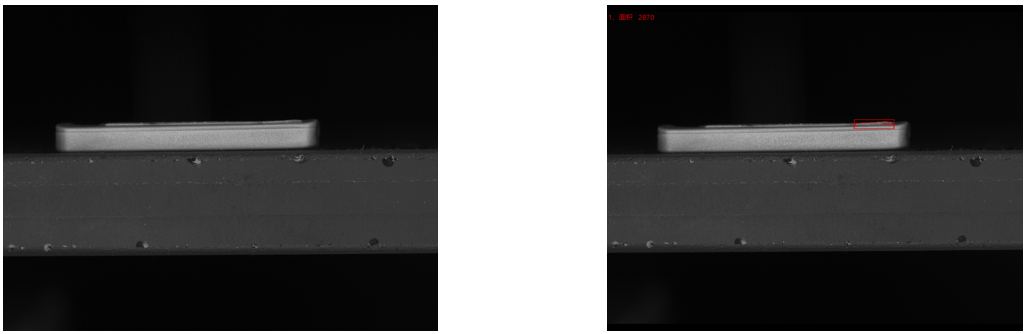

相機5、6、7、8側面正光檢測不良品分析圖:NG 結論:可檢 檢測特征:側面披風

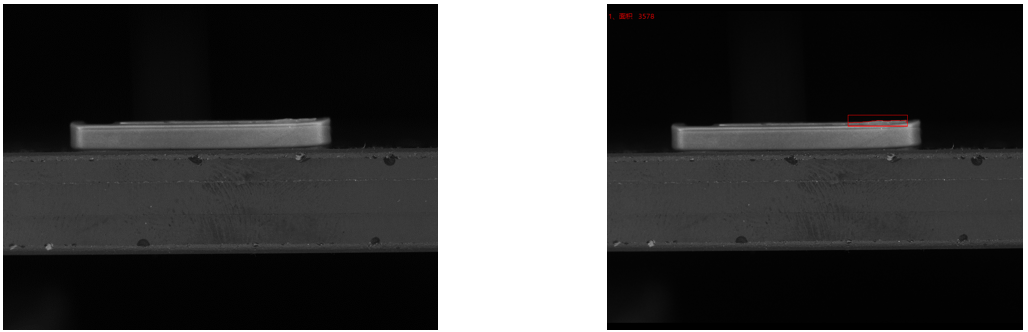

相機5、6、7、8側面正光檢測不良品分析圖:NG 結論:可檢 檢測特征:側面披風
相機5、6、7、8側面正光檢測良品分析圖:OK 結論:可檢 檢測特征:側面披風
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備,需要保證有足夠的空間以安裝設備。
環境溫度: 0-50攝氏度;
空氣濕度: 90% RH以下;
電子干擾: 為設備提供電子干擾較小的地方。
電源: 交流220V,50Hz, 耗電<1KVA。
